Карточка корабля

Бриг Новая Земля

Артиллерийское вооружение:16 орудий(ия)
Главные размерения:Длина (как правило!) - между перпендикулярами
ширина (как правило!) - без обшивки
в некоторых случаях вместо глубины интрюма - осадка...		длина: 25.9 м, ширина: 7.1 м, глубина интрюма: 4.2 м
(85ф - 25ф 6д - 13ф 9д )
Место постройки:Соломбала
Корабельный мастер:Рихтер
Заложен:Все даты приведены по ст.стилю07.04.1845
Спущен на воду:(или вошел в состав флота для кораблей захваченных у неприятеля или купленных)
Все даты приведены по ст.стилю		17.06.1845
Был введен в состав Беломорской Флотилии
Дата исключения из списков флота:Все даты приведены по ст.стилю1862

История брига Новая Земля

В 1845–1862 находился в плаваниях в Белом море и занимал брандвахтенные посты в Архангельске (в Лапоминской гавани) и у о-ва Мудьюг. 4.8.1862 исключен из списков судов Беломорской Флотилии.

Командиры брига

А.М. Большев (1845), А.К. Филатов (1850–1853), Л.В. Ершев (1854–1855), Е.А. Огильви (1856), Ю.А. Эриксон (до 8.1857), Н.А. Шульгин (1858–1859), Ф.Ф. Дудинский (1860–1862)

Архивные данные (РГАВМФ) - показать список

Чертежи в РГАВМФ, имеющие отношение к бригу Новая Земля - показать список

Чертежи брига Новая Земля из РГАВМФ - посмотреть (заказать)

Данные о размерах рангоута

для этого брига можно посмотреть здесь.
(Источник: РГАВМФ фонд 327, опись 1, дело 2730)

Дополнительно:

В Списках... Ф.Ф. Веселаго приводятся такие данные для этого брига:
Размеры (в футах) Конвертировать в метры Размеры (в метрах) Конвертировать в футы
Внимание! Для работы с конвертером необходимо, чтобы в Вашем браузере была включена поддержка JavaScript. Если Вы читаете это предупреждение, поддержку JavaScript Вы (видимо) выключили... Конвертер работать не будет.

Длина между перпендикулярами: 85ф 25.91 м
Ширина с обшивкой: 26ф 7.92 м
Глубина интрюма: 5ф 6 1/2д 1.69 м


(Из интернет-публикаций А.М. Глебова):
I. Пояснения к чертежу РГАВМФ, Ф.327, Оп.1, Д.2729

Чертеж о 16 орудиях брига Новая Земля предполагаемого построить в Архангельском порте

Главные размерения:

Длина между перпендикулярами: 85ф 25.91 м
Ширина без обшивки: 25ф 6д 7.77 м
Глубина от верхней кромки киля до верхней кромки бимса у борта: 13ф 9д 4.19 м
В грузу Ахтерштевень 13ф 3.96 м
-"- Форштевень 11ф 6д 3.5 м

Орудий полагается иметь: карронад 12-ти фунт. калибра числом 14, пушек 3-х фунт. калибра числом 2
От палубы до порта: 1ф 2д 0.36 м (для карронад), 1ф 4д 0.41 м (для пушек)
Высота портов: 2ф 6д 0.76 м (для карронад), 1ф 8д 0.51 м (для пушек)
Ширина портов: 2ф 6д 0.76 м (для карронад), 1ф 8д 0.51 м (для пушек)

Чертеж подписан кор. инженером п/полковником Загуляевым. Августа 19-го дня 1844г. Архангельск
На докладной записке о утверждении этого чертежа Его Светлость Г. НГМШ изволил написать "Согласен" 08.12.1844 г.
Чертил кор. мастеровой унтер-офицер 1-го кл. Леонтьев


II

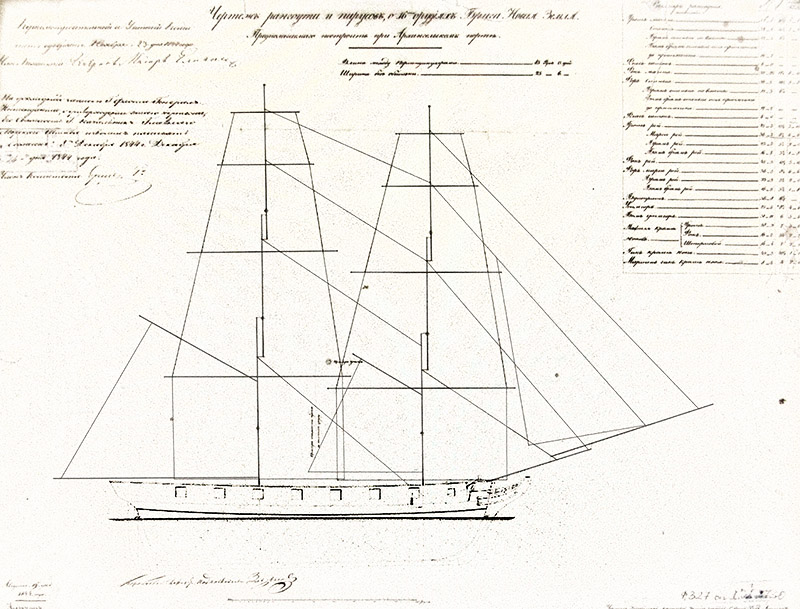

Чертеж брига Новая Земля

Чертеж рангоута и парусов о 16 орудиях брига Новая Земля (РГАВМФ Ф.327 оп.1 д.2730)

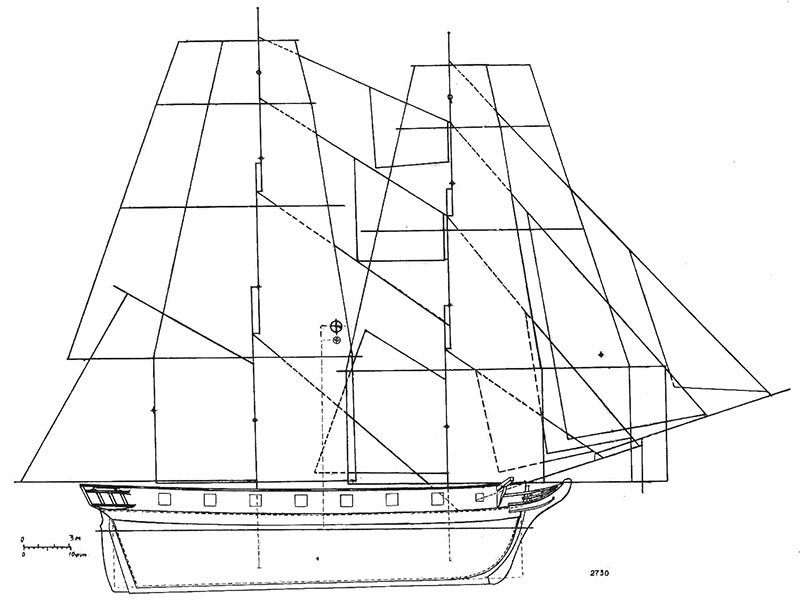

Чертеж вооружения брига Новая Земля

Чертеж вооружения брига Новая Земля (РГАВМФ Ф.327 оп.1 д.2730. Прорисовка А.М. Глебова) [К архивному чертежу добавлены недостающие паруса по штату 1840 года]
