Чертежи в РГАВМФ, имеющие отношение к бригу Охта:
пометьте галочкой нужные чертежи
Название Дела (чертежа) в Описи: 20-пушечный бриг Охта. План трюмного расположения и размещения чугунного балласта и водяных бочек.
Заголовок чертежа: План интрюма Брига Охта
Дата: 1833 г.
Размер чертежа: 37 х 63,1 см.
Масштаб н/д
Примечание: Масштабная линейка на чертеже отсутствует.
Название Дела (чертежа) в Описи: 20-пушечный бриг Охта. План трюмного расположения и размещения чугунного балласта, водяных бочек и пеньковых канатов.
Заголовок чертежа: План Брига Охты с пеньковыми канатами
Дата: б/д
Размер чертежа: 34,7 х 56,5 см.
Масштаб н/д
Примечание: Масштабная линейка на чертеже отсутствует.
Название Дела (чертежа) в Описи: 20-пушечный бриг Охта. План трюмного размещения чугунного балласта, железных водяных ящиков и бочек.
Заголовок чертежа: План интрюма Брига Охта
Дата: б/д
Размер чертежа: 35,2 х 50,9 см.
Масштаб н/д
Примечание: Масштабная линейка на чертеже отсутствует.
Название Дела (чертежа) в Описи: 20-пушечный бриг Охта. План трюмного размещения чугунного балласта, железных водяных ящиков и бочек.
Заголовок чертежа: План интрюма Брига Охта
Дата: б/д
Размер чертежа: 36,8 х 45,4 см.
Масштаб н/д
Примечание: Масштабная линейка на чертеже отсутствует.
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. (98ф 10д — 30ф 12д — 12ф 8д). Общий чертеж. (Констр. Стоке и Исаев)
Заголовок чертежа: Чертеж 20-пуш. Брига
Дата: 1827 г.
Размер чертежа: 101,7 х 33,1 см.
Масштаб 1:48
Примечание: Дописано : «По коему построены Охта и Усердие с такого же Брига Олимп»
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. (98ф 10д — 30ф 12д — 12ф 8д). Общий чертеж. Копия. (Констр. Стоке и Исаев)
Заголовок чертежа: Чертеж 20-пуш. Брига, по которому построены Охта и Усердие с такого же Брига Олимп.
Дата: 1827 г.
Размер чертежа: 108,5 х 34.9 см.
Масштаб 1:48
Примечание: «По сему построить на Охте 2 брига» (27.08.1827 Моллер)
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж внутреннего расположения. Копия.
Заголовок чертежа: Чертеж внутреннего расположения 20-пуш. Бригов Охта и Усердие по такому же Олимп
Дата: 1828 г.
Размер чертежа: 75 х 30,4 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж носовой и кормовой частей орлоп-палубы. Копия.
Заголовок чертежа: Чертеж орлопа носовой и кормовой частей палуб Бригов Охта и Усердие по такому же Олимп
Дата: 1828 г.
Размер чертежа: 62,8 х 30,7 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж опер-дека. Копия.
Заголовок чертежа: Чертеж опер дек палубы Бригов Охта и Усердие по такому же Олимп.
Дата: 1828 г.
Размер чертежа: 67,6 х 29,7 см.
Масштаб 1:48

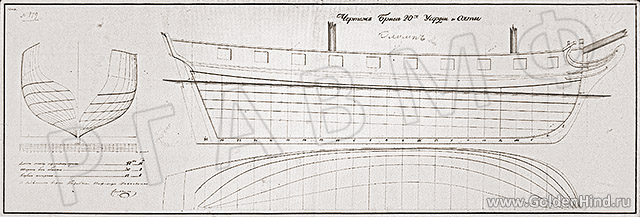

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Охта и Усердие. (98ф 10д — 30ф 12д — 12ф 8д). Общий чертеж. Копия.
Заголовок чертежа: Чертеж Брига 20-пуш. Усердие и Охта. Копия
Дата: б/д
Размер чертежа: 101,9 х 34,6 см.
Масштаб 1:48
Примечание: Карандашом приписка: «Олимп»
Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Охта и Усердие. Чертеж барказа.
Заголовок чертежа: Чертеж Барказа Построен прошлого 1827 г. для Бригов Усердие и Охта
Дата: 1827 г.
Размер чертежа: 47,5 х 33,7 см.
Масштаб 1:18
Примечание: Размеры барказа — 23ф — 7ф 2д — 3ф 2д
