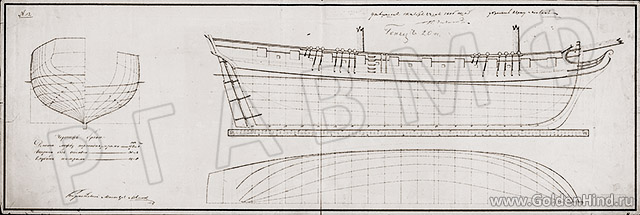

РГАВМФ. Чертежи брига Гонец

Название Дела (чертежа) в Описи: 20-пушечный бриг Гонец. (97ф 4д — 30ф 2д — 12ф 8д). Общий чертеж. (Констр. Мелихов.)

Заголовок чертежа: Чертеж брика.

Дата: 1806 г.

Размер чертежа: 112,8 х 39 см.

Масштаб 1:48

Примечание: Утвержден 29.10.1806 г. министром Чичаговым с резолюцией: "Украсить корму и гальюн". На чертеже надпись: Гонец 20п., и на обороте карандашом: 20п Гонец 808 г.

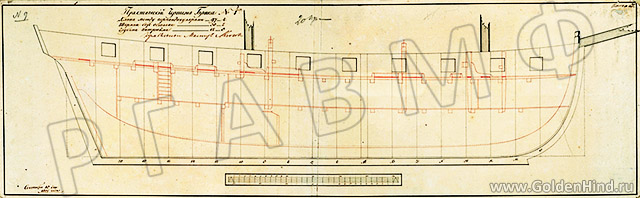

Название Дела (чертежа) в Описи: 20-пушечный бриг Меркурий. (97ф 4д — 30ф 2д — 12ф 8д). Общий чертеж. (Констр. Амосов)

Заголовок чертежа: Практический чертеж Брига №1

Дата: 1805 г.

Размер чертежа: 76,9 х 24,9 см.

Масштаб 1:48

Примечание: На чертеже только проекция -Бок- и на ней же частично элементы продольного разреза. На обороте карандашом запись: «Бриг Меркурий, построенный в 1808 г.». Этот же чертеж идентифицируют (А.М. Глебов) и с бригом Гонец 1808г.

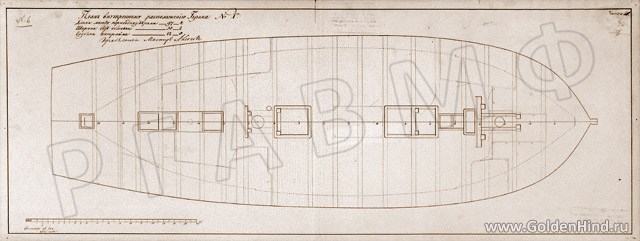

Название Дела (чертежа) в Описи: 20-пушечный бриг Меркурий. (97ф 4д — 30ф 2д — 12ф 8д). Чертеж орлоп-палубы и трюмного расположения. (Констр. Амосов)

Заголовок чертежа: План внутреннего расположения Брика №1

Дата: 1805 г.

Размер чертежа: 75 х 28,2 см.

Масштаб 1:48

Примечание: На обороте карандашом запись: «Меркурий». Этот же чертеж идентифицируют (А.М. Глебов) и с бригом Гонец 1808г.

Название Дела (чертежа) в Описи: 20-пушечный бриг. (97ф 4д — 30ф 2д — 12ф 8д). Чертеж рангоута. (Констр. Амосов)

Заголовок чертежа: Чертеж вооружению Брика №1

Дата: 1805 г.

Размер чертежа: 67,5 х 47,5 см.

Масштаб 1:96

Примечание: Размерения рангоута на чертеже не расписаны. На чертеже надпись карандашом: «Олимп». Хотя в Описи РГАВМФ чертеж находится в разделе -Бриги без названия-, его идентифицируют (А.М. Глебов) с бригами Гонец и Меркурий 1808 г.
