Чертежи в РГАВМФ, имеющие отношение к бригу Агамемнон:
пометьте галочкой нужные чертежи

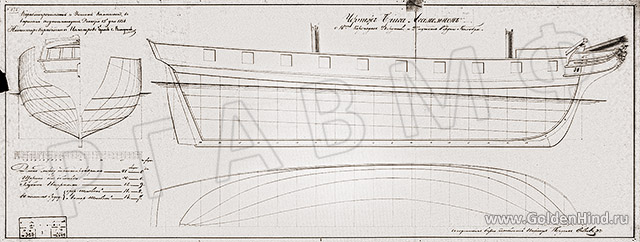

Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Общий чертеж. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж брига Агамемнон о 18 каронадах 24 фунтов и 2 пушках 8 фунт калибра
Дата: 1834 г.
Размер чертежа: 100,7 х 38 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Общий чертеж. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж брига Агамемнон о 18 каронадах 24 фунтов и 2 пушках 8 фунт калибра
Дата: 1834 г.
Размер чертежа: 99,9 х 37,4 см.
Масштаб 1:48
Примечание: Приписка карандашом: «По оному построены бриг Палинур и (неразборчиво)»
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Общий чертеж. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж брига Агамемнон о 18 каронадах 24 фунтов и 2 пушках 8 фунт калибра
Дата: 1834 г.
Размер чертежа: 98 х 37,9 см.
Масштаб 1:48

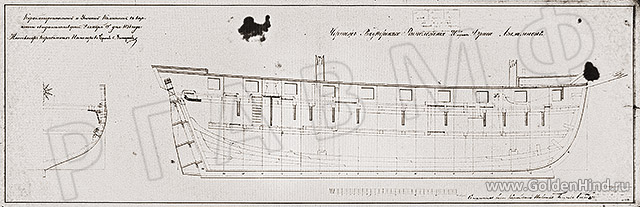

Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж внутреннего расположения. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж внутреннего расположения 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 96,4 х 29,3 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж внутреннего расположения. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж внутреннего расположения 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 100,9 х 32,6 см.
Масштаб 1:48

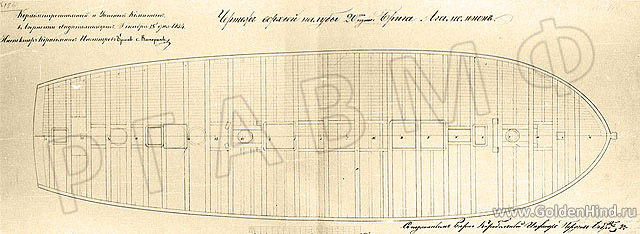

Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж верхней палубы. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж верхней палубы 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 80,3 х 32,2 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж верхней палубы. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж верхней палубы 20-пуш. Брига Агамемнон
Дата: б/д
Размер чертежа: 72,9 х 29,7 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж верхней палубы. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж верхней палубы 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 74,6 х 29,9 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж жилой палубы. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж жилой палубы 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 74,6 х 29,5 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж жилой палубы. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж жилой палубы 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 67,5 х 28,7 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж жилой палубы. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж жилой палубы 20-пуш. Брига Агамемнон
Дата: 1834 г.
Размер чертежа: 74,5 х 29,1 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж крепления гондека. (Констр. Амосов и Швабе)
Заголовок чертежа: Наглядный чертеж крепления под бимсами гондека корабля Агамемнон
Дата: б/д
Размер чертежа: 32,3 х 21,7 см.
Масштаб н/д

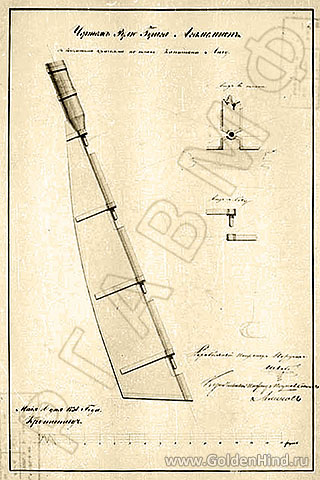

Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж руля. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж рулю Брига Агамемнон
Дата: 1838 г.
Размер чертежа: 28,2 х 41 см.
Масштаб 1:24
Название Дела (чертежа) в Описи: 20-пушечный бриг Агамемнон. (100ф — 30 ф — 12ф 9д). Чертеж руля. Копия. (Констр. Амосов и Швабе)
Заголовок чертежа: Чертеж рулю Брига Агамемнон
Дата: б/д
Размер чертежа: 26,7 х 43,2 см.
Масштаб 1:24
