Карточка корабля

Бриг Фемистокл

Портрет Владимира Корнилова на борту брига Фемистокл. К. Брюллов

Артиллерийское вооружение:	18 орудий(ия)
Главные размерения:Длина (как правило!) - между перпендикулярами ширина (как правило!) - без обшивки в некоторых случаях вместо глубины интрюма - осадка...	длина: 29.6 м, ширина: 9.1 м, глубина интрюма: 4.6 м (97ф - 30ф - 15ф)
Место постройки:	Николаев
Корабельный мастер:	А. С. Акимов
Заложен:Все даты приведены по ст.стилю	21.10.1832
Спущен на воду:(или вошел в состав флота для кораблей захваченных у неприятеля или купленных) Все даты приведены по ст.стилю	06.09.1833
Был введен в состав	Черноморского (Азовского) Флота
Дата исключения из списков флота:Все даты приведены по ст.стилю	31.05.1838

История брига Фемистокл

В июле 1834 перешел из Николаева в Севастополь, а затем в Грецию в распоряжение русской миссии в Афинах.

15.8.1835 вернулся из Архипелага в Севастополь. В 1836 плавал в Черном море с гардемаринами на борту. В 1837 вновь находился в Греции в распоряжении русской миссии.

12.5.1838 в составе эскадры вице-адмирала М.П. Лазарева участвовал в высадке десанта в устье р. Туапсе. После занятия войсками Туапсе был оставлен у Кавказского побережья в составе отряда судов Абхазской экспедиции.

31.5.1838 во время сильнейшего шторма разбился недалеко от устья р. Туапсе, погибли 2 человека.

Командиры брига

В.А. Корнилов (1834–1836), Н.Ф. Метлин (1837–1838)

Архивные данные (РГАВМФ) - показать список скрыть

Чертежи в РГАВМФ, имеющие отношение к бригу Фемистокл - показать список скрыть

Чертежи брига Фемистокл из РГАВМФ - посмотреть (заказать)

Дополнительно:

(Из интернет-публикаций А.М. Глебова):

Размеры (в футах) Конвертировать в метры Размеры (в метрах) Конвертировать в футы

Внимание! Для работы с конвертером необходимо, чтобы в Вашем браузере была включена поддержка JavaScript. Если Вы читаете это предупреждение, поддержку JavaScript Вы (видимо) выключили... Конвертер работать не будет.

Пояснения к Ф.327 оп.1 д.2779

План рангоута и парусов 20-пуш. брига Фемистокл М 1":10' (1:120)

[Замечательно прорисованный чертеж
Корпус с гальюном и княвдигедом, с кницей транца (штульцев нет)
На чертеже Фемистокла отдельные колена рангоута, моя (А.М. Глебова) прорисовка. На архивном чертеже - всё в одну линию]

	Фокмачта (90° к ВЛ)			Гротмачта (88° к ВЛ)
	Длина	Диаметр	Топ/ноки	Длина	Диаметр	Топ/ноки
Мачта	58' 4" 17.78 м	20" 0.51 м	9' 8½" 2.96 м	67' 20.42 м	22¼" 0.56 м	11' 2" 3.40 м
Стеньга	38' 2" 11.63 м	12⅝" 0.32 м	6' 1.83 м	40' 8" 12.40 м	12⅝" 0.32 м	6' 2" 1.88 м
Брам-стеньга (по ванты)	22' 9" 6.93 м	7½" 0.19 м	-	22' 9" 6.93 м	7½" 0.19 м	-
Бом-брам-стеньга (От заплечиков до заплечиков)	15' 4.57 м	-	-	15' 4.57 м	-	-
Флагшток	7' 2.13 м	-	-	7' 2,13 м	-	-
Трисель-мачты	33' 6" 10.21 м	7⅝" 0.19 м	-	39' 11.89 м	9⅛" 0.23 м	-
Реи
Рей	54' 6" 16.61 м	12⅝" 0.32 м	4' 6,5" 1.38 м	54' 6" 16.61 м	12⅝" 0.32 м	4' 6,5" 1.38 м
Марса-рей	42' 10" 13.06 м	8⅞" 0.23 м	7' 2" 2.18 м	42' 10" 13.06 м	8⅞" 0.23 м	7' 2" 2.18 м
Брам-рей	27' 6" 8.38 м	5⅞" 0,15 м	2' 3½" 0,70 м	27' 6" 8.38 м	5⅞" 0,15 м	2' 3½" 0,70 м
Бом-брам-рей	19' 6" 5.94 м	3⅞" 0,1 м	1' 8" 0.51 м	19' 6" 5.94 м	3⅞" 0,1 м	1' 8" 0.51 м
Гик	-	-	-	58' 17.68 м	13⅝" 0,35 м	1' 0.30 м
Гафель (кроме ноков)	19' 6" 5.94 м	7" 0.18 м	2' 6" 0.76 м	34' 10.36 м	9" 0,23 м	4' 1.22 м
Гафель штормовой (кроме ноков)	-	-	-	17' 5,18 м	7½" 0,19 м	3' 0.91 м

Лиссели

	Длина	Диаметр	Ноки
Марса-лиссель спирты	27' 3" 8.31 м	5½" 0,14 м	-
Марса-лиссель реи	18' 11" 5.77 м	3¾" 0,10 м	1' 7" 0.48 м
Брам-лиссель спирты	2' 5" 0.74 м	4¼" 0,11 м	-
Брам-лиссель реи	14' 9" 4.50 м	3" 0,08 м	1' 3" 0.38 м
Выстрелы для ундер-лисселей	36' 4" 11.07 м	6⅝" 0.17 м	8' 1" 2.46 м
Ундер-лиссель рей большой	18' 2" 5.54 м	3⅝" 0.09 м	-
Ундер-лиссель рей малый	12' 1" 3.68 м	2½" 0,06 м	-

Рангоут бушприта

	Длина	Диаметр	Ноки
Бушприт	43' 4" 13.21 м	21¾" 0,55 м	-
Утлегарь	30' 9.14 м	9" 0,23 м	-
Бом-утлегарь (кроме нока)	30' 9.14 м	4½" 0,11 м	3' 6" 1.07 м
Мартин-гик (кроме нока)	11' 3" 3.43 м	5⅛" 0.13 м	2' 6" 0,76 м

Флагштоки

	Длина	Диаметр
На бушприт	12' 3.66 м	2⅜" 0,06 м
На корму	27' 8.23 м	4⅞" 0,12 м

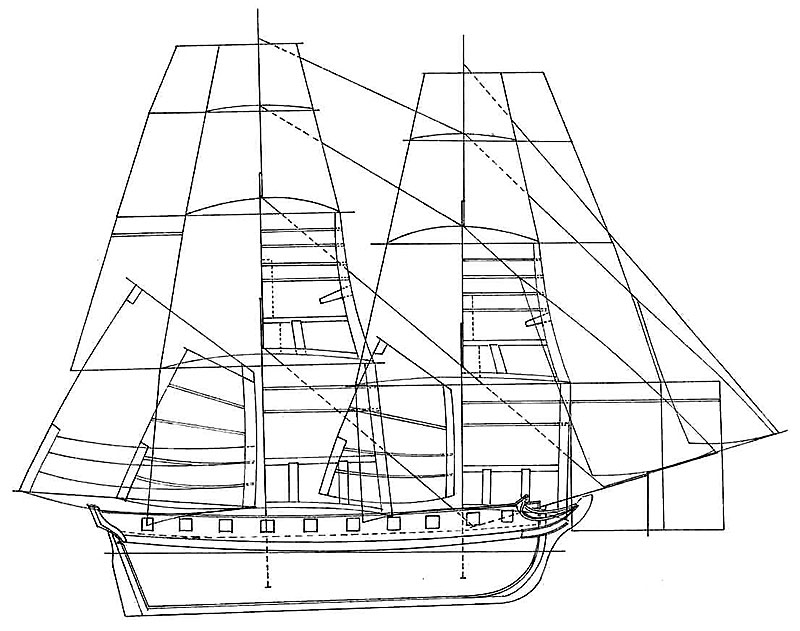

План рангоута и парусов 20-пуш. брига Фемистокл (РГАВМФ Ф.327 оп.1 д.2779. Прорисовка А.М. Глебова)

Вход для участников

Судомоделисты, присоединяйтесь!
Регистрация

Поиск Модели:

Раздел -Судовой Журнал-

Модели кораблей

Галерея моделей кораблей

Модель -Цепной бот - Англия-
Автор(владелец):vladru71

Видео моделей кораблей

Новостройка у моря

Подбор квартиры
в Санкт-Петербурге

Каталог новостроек

Фонд	Опись	Дело	Название дела
243УПРАВЛЕНИЕ ГЛАВНОГО КОМАНДИРА ЧЕРНОМОРСКОГО ФЛОТА И ПОРТОВ ЧЕРНОГО МОРЯ г.НИКОЛАЕВ, с 1900 г.- г.СЕВАСТОПОЛЬ	1-1	2621	0 предполагаемой постройке 18-пушечного брига по чертежу брига Меркурии, закладке судна в Николаевском порту. (1831 — 1832 г.)
243УПРАВЛЕНИЕ ГЛАВНОГО КОМАНДИРА ЧЕРНОМОРСКОГО ФЛОТА И ПОРТОВ ЧЕРНОГО МОРЯ г.НИКОЛАЕВ, с 1900 г.- г.СЕВАСТОПОЛЬ	1-1	3233	0 назначении и отправке брига Фемистокл в Константинополь. (1834 г.)
243УПРАВЛЕНИЕ ГЛАВНОГО КОМАНДИРА ЧЕРНОМОРСКОГО ФЛОТА И ПОРТОВ ЧЕРНОГО МОРЯ г.НИКОЛАЕВ, с 1900 г.- г.СЕВАСТОПОЛЬ	1-2	3509	Об изготовлении пробных якорей с железными штоками для испытания на бриге Фемистокл. (1835 — 1841 г.)
243УПРАВЛЕНИЕ ГЛАВНОГО КОМАНДИРА ЧЕРНОМОРСКОГО ФЛОТА И ПОРТОВ ЧЕРНОГО МОРЯ г.НИКОЛАЕВ, с 1900 г.- г.СЕВАСТОПОЛЬ	1-2	3610	О практическом плавании гардемарин на крв. Ифигения и бриге Фемистокл. (1836 г.)
243УПРАВЛЕНИЕ ГЛАВНОГО КОМАНДИРА ЧЕРНОМОРСКОГО ФЛОТА И ПОРТОВ ЧЕРНОГО МОРЯ г.НИКОЛАЕВ, с 1900 г.- г.СЕВАСТОПОЛЬ	1-2	3950	О крушении пх Язон, брига Фемистокл, тендеров Луч, Скорый, транспорта Ланжерон, фр Варна и крв Мессемврия у восточного побережья Черного моря. (1838 — 1839 г.)
283ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО МИНИСТЕРСТВА г.С.ПЕТЕРБУРГ (1836-1884) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ ГЛАВНОГО МОРСКОГО ШТАБА Е.И.В. (1831-1836) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО ШТАБА Е.И.В. (1827-1831)	1	3751	Плаваше брига Фемистоклъ, съ гардемаринами Черноморскаго флота.
283ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО МИНИСТЕРСТВА г.С.ПЕТЕРБУРГ (1836-1884) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ ГЛАВНОГО МОРСКОГО ШТАБА Е.И.В. (1831-1836) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО ШТАБА Е.И.В. (1827-1831)	1	3796	Плавание брига Фемистоклъ въ Грецию, на смену корвета Сизополь. (Реш. 1837 г.).
283ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО МИНИСТЕРСТВА г.С.ПЕТЕРБУРГ (1836-1884) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ ГЛАВНОГО МОРСКОГО ШТАБА Е.И.В. (1831-1836) ИНСПЕКТОРСКИЙ ДЕПАРТАМЕНТ МОРСКОГО ШТАБА Е.И.В. (1827-1831)	1-2	4434	Крушения: фрегата Варна, корвета Мессемврия, брига Фемистокл, тендеров: Луч и Скорый, транспорта Ланжерон и парохода Язон. (1838 г.)
870Вахтенные журналы (коллекция)	2	111	Брига Фемистокл за 1836, 1837, 1838 гг.
1049Кораблестроительная экспедиция при главном управлении Черноморского флота и портов	1	67	Употребление на корветах и бригах Черноморского флота железных боканцов; выписывание таковых с заводов для брига Фемистакля. (1834 г.)
1049Кораблестроительная экспедиция при главном управлении Черноморского флота и портов	1	97	О принятии в руководство внутреннего расположения фрегата Агатополь и брига Фемистокл. Устройство юта и бака на них. (1835 г.)

Фонд	Опись	Дело	Название дела (по Описи)	Дата
327	1	2776	20-пушечный бриг Фемистокл. Чертеж верхней палубы и расположения по борту.	б/д
327	1	2779	20-пушечный бриг Фемистокл. Чертеж рангоута и парусов.	б/д
