Карточка корабля

Бриг Екатерина

Артиллерийское вооружение:2 орудий(ия)
Главные размерения:Длина (как правило!) - между перпендикулярами
ширина (как правило!) - без обшивки
в некоторых случаях вместо глубины интрюма - осадка...		длина: 16.5 м, ширина: 5.3 м, глубина интрюма: 2.7 м
(54ф 2д - 17ф 4д - 9ф)
Место постройки:Охотск
Корабельный мастер:И. С. Черногубов
Заложен:Все даты приведены по ст.стилю1820
Спущен на воду:(или вошел в состав флота для кораблей захваченных у неприятеля или купленных)
Все даты приведены по ст.стилю		02.07.1823
Был введен в состав Охотской Флотилии
Дата исключения из списков флота:Все даты приведены по ст.стилю1838

История брига Екатерина

В 1823–1838 перевозил грузы и пассажиров между портами Охотского моря.

В 1823 выброшен на берег у устья р. Облукоминская, затем был снят и исправлен.

30.9.1838 вышел из Охотска в Тигиль. Разбился у южного берега о-ва Симушир, погибли весь экипаж и пассажиры. О месте крушения узнали спустя два года по найденным на берегу обломкам.

Командиры брига

Н.В. Повалишин (1823), Э.И. Стогов (1828), Нозиков (1829–1833), З.А. Нестеров (1834–1837), Д.В. Олесов (1838)

Архивные данные (РГАВМФ) - показать список

Чертежи в РГАВМФ, имеющие отношение к бригу Екатерина - показать список

Чертежи брига Екатерина из РГАВМФ - посмотреть (заказать)

Ссылка на тему брига Екатерина

Дополнительно:

(Из интернет-публикаций А.М. Глебова):
Размеры (в футах) Конвертировать в метры Размеры (в метрах) Конвертировать в футы
Внимание! Для работы с конвертером необходимо, чтобы в Вашем браузере была включена поддержка JavaScript. Если Вы читаете это предупреждение, поддержку JavaScript Вы (видимо) выключили... Конвертер работать не будет.

Пояснения к чертежу РГАВМФ, Ф.327, Оп.1, Д.2697

Чертеж брига для Охотского Порта Екатерина

Длина между перпендикулярами 54ф 2д 16.51 м
Ширина без обшивки 17ф 4д 5.28 м
Глубина интрюма 9ф 2.74 м
Форштевень 6ф 10д 2.08 м
Ахтерштевень 7ф 6д 2.29 м

Июня 5-го дня 1820-го. Главное Адмиралтейство.
Пом. корабельного мастера Глазырин. Чертил тиммерман Бобров.

[Аналогичен Елизавете, но мачты расположены по-бригски: ФМ 2.74 м от шпунта стема, ГМ - 9.7 м от шпунта стема.]
Уклон ФМ ~ 89°, ГМ ~ 87°

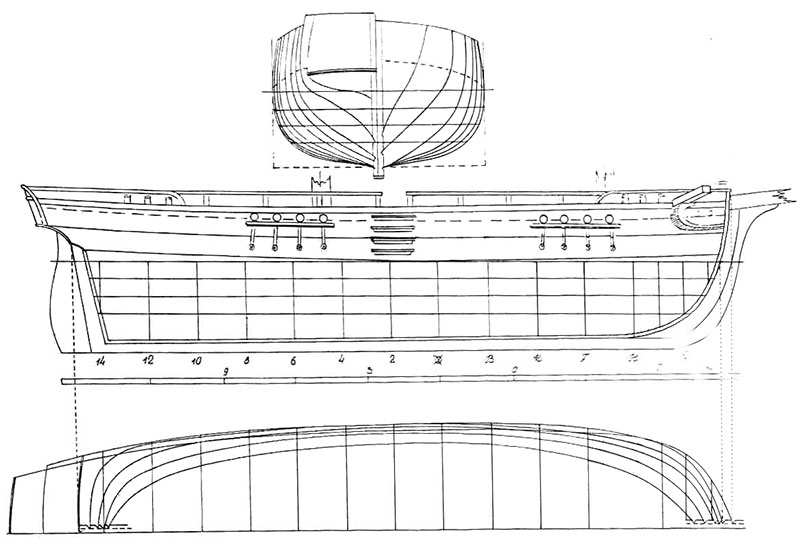

Чертеж брига Екатерина

Теоретический чертеж брига Екатерин (РГАВМФ Ф.327, Оп.1, Д.2697. Прорисовка А.М. Глебова)
